핵심코드



1) Properties (Access = Private)



프로그램 코드 작성 시 사용할 변수 선언

properties (Access = private)         Data         SelectedGenders         SelectedColors         BinWidth         Histogram = gobjects(0) % 그래픽 객체(gobjects) 배열. 초기에는 비어있다는 의미.         displayedIndices     end



2) methods (Access = Private)



2-1) 히스토그램 작성 시 필요한 bin의 갯수를 정의하는 기능

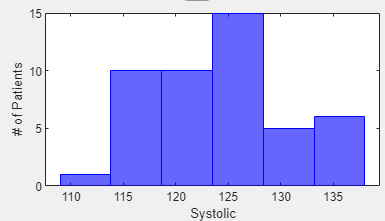

        ( bin: 그래프의 가로 너비(width)를 의미 // 아래 사진에서 bin의 갯수는 6개)

function NBins = numhistbins(app,data)             binwidth = app.BinWidth;             range2plot =  floor(min(data)) : binwidth : ceil(max(data));  % 데이터의 최솟값과 최댓값을 기반으로 빈(bin) 범위를 정의             NBins = size(range2plot,2);  % 빈(bin)의 개수를 계산         end



2-2) Scatter(산점도) 그래프를 드러내고, HIstogram(히스토그램) 그래프를 숨기는 기능



function annotateScatterPlot(app)             % X라벨과 Y라벨의 업데이트             app.UIAxes.XLabel.String = "Weight";             app.UIAxes.YLabel.String = app.BloodPressureSwitch.Value; % Y축은 스위치 이름에 따라 변경됨             % 히스토그램 슬라이더는 숨김처리             app.BinWidthSliderLabel.Visible = "off";             app.BinWidthSlider.Visible = "off";         end





2-3) Histogram(히스토그램) 그래프를 드러내는 기능

function annotateHistogram(app)           % X라벨과 Y라벨의 업데이트             app.UIAxes.XLabel.String = app.BloodPressureSwitch.Value;             app.UIAxes.YLabel.String = "# of Patients";            % 히스토그램 슬라이더 보임처리             app.BinWidthSliderLabel.Visible = "on";             app.BinWidthSlider.Visible = "on";         end



2-4)  드롭다운 및 체크박스의 데이터들을 필터링하고 식별된 데이터들을 display하는 기능

function filterData(app)            % 필터링된 데이터의 인덱스를 추적하기 위한 임시 배열을 초기화하는 부분             tempIndices = ones([size(app.Data,1),1]);                         % "Smoker" 컨트롤에 따라 데이터를 필터링하여 tempIndices 배열에 해당하는 열을 추가             if app.NoCheckBox.Value && ~app.YesCheckBox.Value                 tempIndices = [tempIndices, app.Data.Smoker == 0]; % Smoker가 No일 시 tempIndices에 0을 추가             elseif app.YesCheckBox.Value && ~app.NoCheckBox.Value                 tempIndices = [tempIndices, app.Data.Smoker == 1]; % Smoker가 Yes일 시 tempIndices에 1을 추가             elseif  ~app.YesCheckBox.Value && ~app.NoCheckBox.Value                 tempIndices = [tempIndices, zeros([size(app.Data,1),1])]; % 둘 다 아니면, 영행렬을 추가             end                         %  "Gender" 컨트롤에 따라 데이터를 필터링하여 tempIndices 배열에 해당하는 열을 추가             if app.MaleCheckBox.Value && ~app.FemaleCheckBox.Value                 tempIndices = [tempIndices, app.Data.Gender == "Male"];             elseif app.FemaleCheckBox.Value && ~app.MaleCheckBox.Value                 tempIndices = [tempIndices, app.Data.Gender == "Female"];             elseif  ~app.FemaleCheckBox.Value && ~app.MaleCheckBox.Value                 tempIndices = [tempIndices, zeros([size(app.Data,1),1])];             end                         %  "Location" 컨트롤에 따라 데이터를 필터링하여 tempIndices 배열에 해당하는 열을 추가             if app.HospitalNameDropDown.Value ~= "All"                 tempIndices = [tempIndices, app.Data.Location == string(app.HospitalNameDropDown.Value)];             end                          % 모든 조건을 만족하는 데이터를 display             app.displayedIndices = (sum(tempIndices,2)/size(tempIndices,2) == 1);         end



3) Callback Function



3-1) 앱이 시작될 때 데이터 로딩 및 초기화를 수행하는 기능

function startupFcn(app)             % 데이터 불러오기             load("patients.mat","LastName","Gender","Smoker","Age","Height","Weight","Diastolic","Systolic","Location");                          % App의 탭에 따라 불러온 데이터를 table에 저장             app.Data = table(LastName,Gender,Smoker,Age,Height,Weight,Diastolic,Systolic,Location);             app.UITable.Data = app.Data;             app.BinWidth = app.BinWidthSlider.Value;                          % 대응하는 데이터에 대해 축을 업데이트함             updateSelectedGenders(app)             refreshplot(app)         end



3-2) 슬라이드 바를 조정해서 데이터를 변경하는 기능

function SliderValueChanging(app, event)             % Bin Width라는 슬라이드 바를 조절함             app.BinWidth = event.Value;             for ii=1:length(app.Histogram)                 app.Histogram(ii).NumBins = numhistbins(app,app.Histogram(ii).Data);             end         end



3-3) 그래프의 형태를 Scatter, Histogram으로 스위칭하는 기능

function refreshplot(app, event)             Genders = app.SelectedGenders;             Colors = app.SelectedColors;                          % 새로운 플롯으로 시작함             cla(app.UIAxes)             hold(app.UIAxes,"on")             app.Histogram = gobjects(0);                          % 데이터의 관련 세그멘트를 선택             xdata = app.Data.Weight;             ydata = app.Data.(app.BloodPressureSwitch.Value);                          % 컨트롤에 따른 데이터의 필터링             filterData(app);                          % scatter나 histogram을 선택             switch app.ButtonGroup.SelectedObject.Text                                  case 'Scatter'                     % 선택된 Gender에 따른 scatter를 그림                     for ii = 1:length(Genders)                         selectedpatients = ((app.Data.Gender == Genders(ii)) & (app.displayedIndices));                         scatter(app.UIAxes, xdata(selectedpatients), ydata(selectedpatients), Colors{ii});                     end                     annotateScatterPlot(app)                                      case 'Histogram'                     % 선택된 Gender에 따른 histogram을 그림                     for ii = 1:length(Genders)                         selectedpatients = ((app.Data.Gender == Genders(ii)) & (app.displayedIndices));                         NBins = numhistbins(app,ydata(selectedpatients));                         h = histogram(app.UIAxes, ydata(selectedpatients), NBins, "BinLimits", [floor(min(ydata)) ceil(max(ydata))]);                         h.EdgeColor = Colors{ii};                         h.FaceColor = Colors{ii};                         app.Histogram = [app.Histogram h];                     end                     annotateHistogram(app)                                  end                          % 조건에 만족하는 데이터를 보여줌             app.UITable.Data = app.Data(app.displayedIndices,:);             drawnow;         end



3-4) 성별과 흡연 여부에 따라 선택된 데이터를 업데이트 → UI 컴포넌트를 활성화/비활성화하는 기능

function updateSelectedGenders(app, event)             % Gender, Color, Smoker에 대해 빈 배열을 받음             Genders = [ ] ;             Colors = [ ] ;             Smoker = [ ] ;                          if app.MaleCheckBox.Value % 남자를 선택하면 파란색                 Genders = "Male";                 Colors = "blue";             end             if app.FemaleCheckBox.Value % 여자를 선택하면 빨간색                 Genders = [Genders "Female"];                 Colors = [Colors "red"];             end             if app.YesCheckBox.Value % yes를 선택하면 흡연자                 Smoker = "Yes";             end             if app.NoCheckBox.Value % no를 선택하면 비흡연자                 Smoker = [Smoker "No"];             end                          if isempty(Genders) || isempty(Smoker) % 만약 Gender와 Smoker가 모두 비어있다면                 app.BloodPressureSwitch.Enable = "off"; % Blood Pressure 스위치버튼을 막음                 app.ScatterButton.Enable = "off"; % Plotting Option 라디오버튼을 막음                 app.HistogramButton.Enable = "off";                 app.BinWidthSliderLabel.Enable = "off"; % Bin Width 슬라이드를 막음                 app.BinWidthSlider.Enable = "off";             else                 app.BloodPressureSwitch.Enable = "on";                 app.ScatterButton.Enable = "on";                 app.HistogramButton.Enable = "on";                 app.BinWidthSliderLabel.Enable = "on";                 app.BinWidthSlider.Enable = "on";             end             app.SelectedGenders = Genders;             app.SelectedColors = Colors;                          refreshplot(app)         end
