예제_Faster R-CNN 딥러닝을 사용한 객체 검출

0.참고 자료



https://kr.mathworks.com/help/deeplearning/ug/object-detection-using-faster-r-cnn-deep-learning.html#DeepLearningFasterRCNNObjectDetectionExample-1

Faster R-CNN 딥러닝을 사용한 객체 검출 - MATLAB & Simulink - MathWorks 한국





1. 사전훈련된 검출기 다운로드



doTraining = false; if ~doTraining && ~exist('fasterRCNNResNet50EndToEndVehicleExample.mat','file')     disp('Downloading pretrained detector (118 MB)...');     pretrainedURL = 'https://www.mathworks.com/supportfiles/vision/data/fasterRCNNResNet50EndToEndVehicleExample.mat';     websave('fasterRCNNResNet50EndToEndVehicleExample.mat',pretrainedURL); end





2. 데이터셋 불러오기



unzip vehicleDatasetImages.zip data = load('vehicleDatasetGroundTruth.mat'); vehicleDataset = data.vehicleDataset;





3. 데이터셋을 훈련, 검증, 테스트 데이터셋으로 분할.



rng(0) shuffledIndices = randperm(height(vehicleDataset)); idx = floor(0.6 * height(vehicleDataset)); trainingIdx = 1:idx; trainingDataTbl = vehicleDataset(shuffledIndices(trainingIdx),:); validationIdx = idx+1 : idx + 1 + floor(0.1 * length(shuffledIndices) ); validationDataTbl = vehicleDataset(shuffledIndices(validationIdx),:); testIdx = validationIdx(end)+1 : length(shuffledIndices); testDataTbl = vehicleDataset(shuffledIndices(testIdx),:);





4. imageDatastore과 boxLabelDatastore를 사용하여 데이터저장소를 만듦



imdsTrain = imageDatastore(trainingDataTbl{:,'imageFilename'}); bldsTrain = boxLabelDatastore(trainingDataTbl(:,'vehicle')); imdsValidation = imageDatastore(validationDataTbl{:,'imageFilename'}); bldsValidation = boxLabelDatastore(validationDataTbl(:,'vehicle')); imdsTest = imageDatastore(testDataTbl{:,'imageFilename'}); bldsTest = boxLabelDatastore(testDataTbl(:,'vehicle'));





5. 영상 데이터저장소와 상자 레이블 데이터저장소를 결합



trainingData = combine(imdsTrain, bldsTrain); validationData = combine(imdsValidation, bldsValidation); testData = combine(imdsTest, bldsTest);





6. 상자 레이블과 함께 훈련된 영상 중 하나를 표시



data = read(trainingData); I = data{1}; bbox = data{2}; annotatedImage = insertShape(I, 'rectangle', bbox); annotatedImage = imresize(annotatedImage, 3); figure imshow(annotatedImage)





Faster R-CNN 검출 신경망 만들기



신경망 크기 지정



inputSize = [224 224 3];



훈련데이터의 사물크기를 기반으로 앵커상자를 추정



preprocessedTrainingData = transform(trainingData, @(data)preprocessData(data,inputSize)); numAnchors = 3; anchorBoxes = estimateAnchorBoxes(preprocessedTrainingData,numAnchors)









resnet50 모델을 불러옴



featureExtractionNetwork = resnet50;





activation_40_relu를 특징추출계층으로 선택



featureLayer = 'activation_40_relu';



검출할 클래스의 개수를 정의



numClasses = width(vehicleDataset)-1;

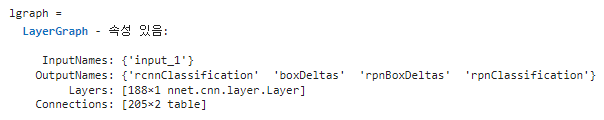

Faster R-CNN 객체 검출 신경망을 만듦



lgraph = fasterRCNNLayers(inputSize, numClasses, anchorBoxes, featureExtractionNetwork, featureLayer)









데이터 증대



augmentedTrainingData = transform(trainingData, @augmentData); augmentedData = cell(4,1); for k = 1:4     data = read(augmentedTrainingData);     augmentedData{k} = insertShape(data{1},"rectangle", data{2});     reset(augmentedTrainingData); end figure montage(augmentedData, 'BorderSize', 10)







훈련 데이터 전처리



trainingData = transform(augmentedTrainingData, @(data)preprocessData(data,inputSize)); validationData = transform(validationData, @(data)preprocesseData(data,inputSize));



전처리된 데이터 읽어들이기





data = read(trainingData);



영상과 경계상자 표시



I = data{1}; bbox = data{2}; annotatedImage = insertShape(I, 'rectangle', bbox); annotatedImage = imresize(annotatedImage, 2); figure imshow(annotatedImage)





Faster R-CNN 훈련시키기



신경망 훈련 옵션의 지정



options = trainingOptions('sgdm',...     'MaxEpochs',10,...     'MiniBatchSize',2,...     'InitialLearnRate',1e-3,...     'CheckpointPath',tempdir,...     'ValidationData',validationData);



doTraining이 true인 경우, Faster R-CNN을 훈련시키며, 아닐경우 사전훈련된 신경망을 불러옴





if doTraining     [detector, info] = trainFasterRCNNObjectDetector(trainingData, lgraph, options, ...         'NegativeOverlapRange', [0 0.3], ...         'PositiveOverlapRange', [0.6 1]); else     pretrained = load('fasterRCNNResNet50EndToEndVehicleExample.mat');     detector = pretrained.detector; end



1개의 테스트 영상에 대해 검출기 실행





I = imread(testDataTbl.imageFilename{3}); I = imresize(I,inputSize(1:2)); [bboxes, scores] = detect(detector, I);



결과 표시





I = insertObjectAnnotation(I, 'rectangle', bboxes, scores); figure imshow(I)







테스트 세트를 사용하여 검출기 평가하기



훈련데이터와 동일한 전처리 변환을 테스트 데이터에 적용





testData = transform(testData, @(data)preprocessData(data,inputSize));



모든 테스트 영상에 대해 검출기 실행



detectionResults = detect(detector, testData, 'MinibatchSize', 4);



평균 정밀도를 사용하여 객체 검출기를 평가





[ap, recall, precision] = evaluateDetectionPrecision(detectionResults, testData);

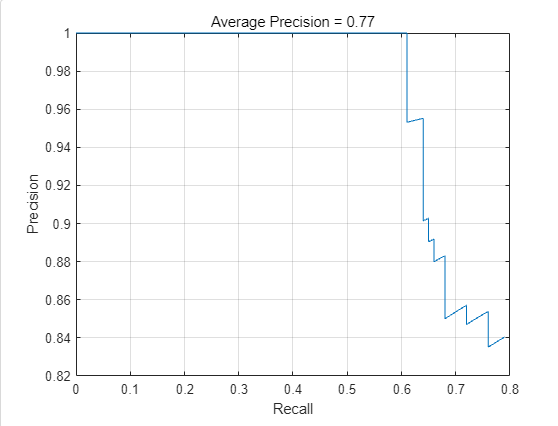

PR 곡선을 플로팅



figure plot(recall, precision) xlabel('Recall') ylabel('Precision') grid on title(sprintf('Average Precision = %.2f', ap))







지원 함수





function data = augmentData(data) % Randomly flip images and bounding boxes horizontally. tform = randomAffine2d('XReflection',true); sz = size(data{1}); rout = affineOutputView(sz,tform); data{1} = imwarp(data{1},tform,'OutputView',rout); % Sanitize boxes, if needed. This helper function is attached as a % supporting file. Open the example in MATLAB to open this function. % data{2} = helperSanitizeBoxes(data{2}); % Warp boxes. data{2} = bboxwarp(data{2},tform,rout); end

function data = preprocessData(data,targetSize) % Resize image and bounding boxes to targetSize. sz = size(data{1},[1 2]); scale = targetSize(1:2)./sz; data{1} = imresize(data{1},targetSize(1:2)); % Sanitize boxes, if needed. This helper function is attached as a % supporting file. Open the example in MATLAB to open this function. % data{2} = helperSanitizeBoxes(data{2}); % Resize boxes. data{2} = bboxresize(data{2},scale); end
